Резонатор гельмгольца в выхлопной системе для чего устанавливают?

Знакомая проблема: тюнинг есть, а комфорта нет

Вы доработали выхлопную систему: поставили прямоточный глушитель, удалили катализатор, увеличили диаметр труб. Машина зазвучала мощно и агрессивно. Но прошло несколько дней — и эйфория сменилась раздражением. На трассе, на скорости 100–130 км/ч, в салоне появился монотонный низкочастотный гул. Разговаривать с пассажирами приходится на повышенных тонах, а дальние поездки превращаются в испытание.

Знакомо? Не спешите винить тюнинг или возвращать штатную систему. Этот гул — не приговор, а всего лишь паразитный резонанс, с которым можно и нужно бороться. И самое элегантное решение — резонатор Гельмгольца.

Что такое резонатор Гельмгольца?

Резонатор Гельмгольца — это устройство, пришедшее в автомобильный мир из акустики. Его задача — гасить строго определённую частоту звука, не затрагивая остальной спектр. Именно поэтому он считается самым точным «хирургическим» инструментом настройки звука выхлопа.

Принцип работы проще, чем кажется. Представьте бутылку с узким горлышком. Если подуть в горлышко, воздух внутри начнёт колебаться с определённой частотой. В резонаторе Гельмгольца роль такой «бутылки» играет камера (полость), а роль горлышка — узкий патрубок, соединяющий её с выхлопной трубой.

Когда звуковая волна «нужной» частоты попадает в камеру, воздух в горловине начинает колебаться в резонансе. Энергия звука рассеивается за счёт трения, и целевая частота просто исчезает из выхлопа. При этом все остальные частоты проходят без изменений — мощный бас и спортивный характер звука остаются.

Главное отличие от обычного резонатора: обычный резонатор «глушит» весь звук целиком, делая выхлоп тише, но менее выразительным. Резонатор Гельмгольца работает как акустический фильтр: он «вырезает» только ту самую надоедливую ноту, которая создаёт гул в салоне.

Ключевое преимущество: резонатор не создаёт противодавления. Его конструкция — это тупиковая ветвь, а не препятствие на пути газов. Поэтому мощность двигателя остаётся неизменной.

Четвертьволновый резонатор (J-Pipe): альтернатива, но есть нюанс

Кроме резонатора Гельмгольца, в тюнинге выхлопа существует ещё один способ борьбы с гулом — четвертьволновый резонатор, известный как J-Pipe. Иногда его ошибочно путают с резонатором Гельмгольца, но это принципиально разные устройства.

Как работает J-Pipe: это труба определённой длины, один конец которой врезан в основной тракт, а второй заглушён. Звуковая волна проходит по этой трубе, отражается от заглушённого конца и возвращается обратно в фазе, противоположной исходной. Происходит гашение волны за счёт интерференции. Длина трубы рассчитывается по формуле: длина = скорость звука / (4 × частота).

Главный минус четвертьволнового резонатора — его габариты. Чтобы погасить низкую частоту (например, 80–120 Гц), труба должна быть очень длинной. Для частоты 100 Гц длина J-Pipe составит примерно 85 сантиметров. Это громоздкая конструкция, которую не всегда можно разместить под днищем автомобиля — особенно на компактных машинах.

Резонатор Гельмгольца лишён этого недостатка. За счёт того, что в нём работает не длина трубы, а объём камеры и сечение горловины, нужный эффект достигается при значительно меньших габаритах. Именно поэтому резонатор Гельмгольца считается более технологичным и универсальным решением.

Коротко о сравнении:

Вывод: четвертьволновый резонатор — рабочее решение, но из-за габаритов он проигрывает резонатору Гельмгольца в универсальности. Для большинства автомобилей оптимальным выбором остаётся именно резонатор Гельмгольца.

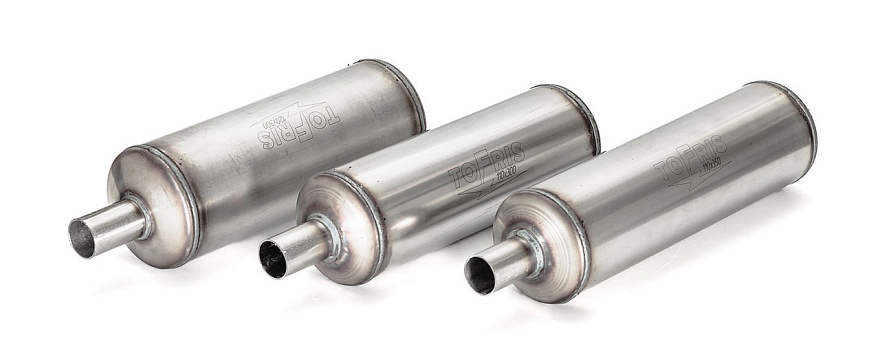

Резонаторы Гельмгольца от TOFRIS: что есть в каталоге

Завод TOFRIS производит готовые резонаторы Гельмгольца из двух марок нержавеющей стали — AISI 304 и AISI 409. Это инженерно проработанные решения, которые можно подобрать под большинство автомобилей.

Резонатор Гельмгольца 120×400×51, AISI 304 (арт. ND1243)

• Изготовлен из премиальной нержавейки AISI 304, поверхность отполирована — выглядит дорого и служит долго.

• Рабочая температура: от –40°C до +750°C.

• Диаметр камеры: 120 мм, длина: 400 мм, диаметр горловины: 51 мм.

• Подходит для бензиновых и дизельных двигателей, атмосферных и турбированных.

Резонатор Гельмгольца 120×400×51, AISI 409 (арт. ND1035)

• Изготовлен из жаропрочной стали AISI 409 — надёжное и более доступное решение.

• Те же габариты: 120×400 мм, горловина 51 мм.

• Рабочая температура: от –40°C до +750°C.

В наличии также резонаторы других размеров: 100×300, 100×350, 100×400, 110×300, 110×350, 110×400, 120×300, 120×350. Это позволяет подобрать оптимальный объём камеры под конкретный двигатель и частоту гула.

Где купить: все модели доступны в розницу в интернет-магазине TOFRIS в разделе «Резонаторы Гельмгольца».

Как правильно установить резонатор Гельмгольца

Резонатор Гельмгольца — не та деталь, которую можно установить «на глазок». От правильности монтажа напрямую зависит эффективность. Вот ключевые моменты:

1. Определите частоту гула. Прежде чем покупать резонатор, нужно понять, на какой частоте возникает резонанс. Это можно сделать с помощью приложения-анализатора спектра (например, Spectroid) во время движения на «гудящих» оборотах.

2. Подберите размер камеры. Объём резонатора рассчитывается по формуле, исходя из частоты гула и диаметра горловины. Слишком маленькая камера не даст эффекта, слишком большая — может сместить резонанс, а не убрать его.

3. Выберите место установки. Оптимально — на участке после основного резонатора, ближе к заднему мосту. Горловина резонатора врезается параллельно основному тракту через тройник.

4. Доверьте установку профессионалам. Сварка аргоном, точная подгонка геометрии, проверка герметичности — всё это требует опыта. Ошибки при монтаже могут свести эффективность резонатора к нулю.

Автосервис TOFRIS в Тольятти (ул. Ларина, 141, боксы 57-58) выполняет полный цикл работ: диагностику выхлопной системы, подбор резонатора под ваш автомобиль, профессиональную установку и настройку. Мы работаем с любыми марками авто — от LADA до премиальных иномарок.

Записаться на установку резонатора Гельмгольца в сервис TOFRIS

Итог: тишина без компромиссов

Резонатор Гельмгольца — это «хирургический инструмент» для акустической настройки выхлопа. Он не глушит весь звук, а точечно убирает ту самую частоту, которая создаёт гул в салоне. Вы сохраняете мощный, спортивный характер выхлопа, но избавляетесь от утомляющего дискомфорта на трассе.

Почему стоит выбрать резонатор Гельмгольца от TOFRIS:

• Изготовлен из качественной нержавейки (AISI 304 или 409).

• Не создаёт противодавления — мощность остаётся прежней.

• Компактные размеры — можно установить даже в стеснённых условиях.

• Широкая линейка типоразмеров — под любой двигатель и любую частоту гула.

• Эффективнее и компактнее четвертьволнового резонатора (J-Pipe).

Подобрать резонатор Гельмгольца в каталоге TOFRIS

Если вас раздражает низкочастотный гул на трассе, а сохранить мощность и спортивный звук — принципиально, резонатор Гельмгольца станет идеальным выбором. А специалисты TOFRIS помогут подобрать правильный размер и установить его так, чтобы результат превзошёл ожидания.
