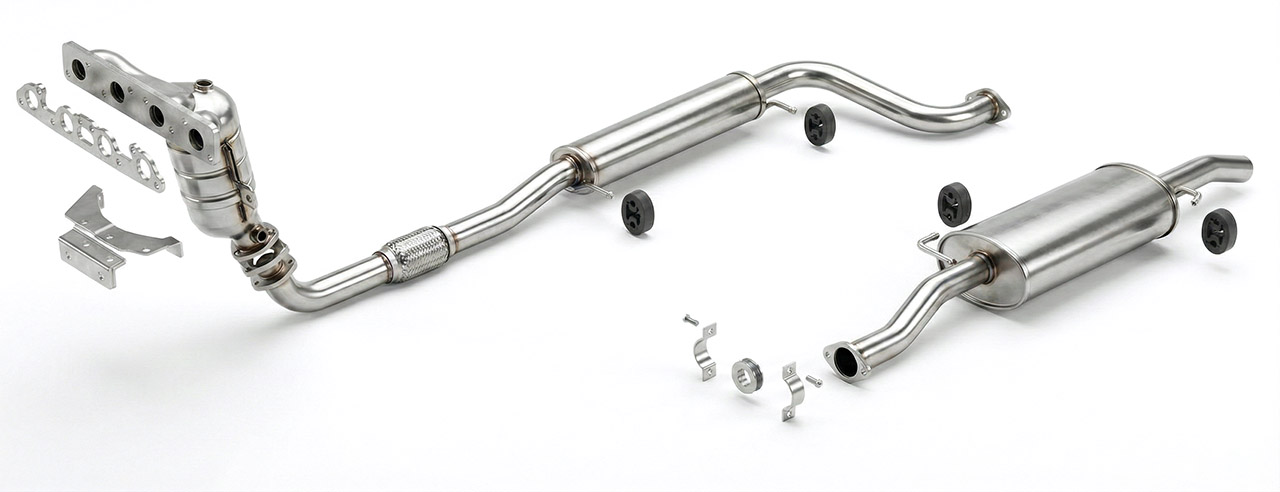

Выхлопная система отводит отработавшие газы из двигателя и снижает шум работы автомобиля. Она состоит из нескольких последовательно соединённых компонентов: приёмный коллектор ("паук"), гибкая вставка (гофра), каталитический нейтрализатор (катколлектор), резонатор, глушитель, а также трубы и фланцы для соединения узлов. В технических источниках отмечается, что система выпуска отработанных газов включает приёмные трубы, гофру и другие элементы, обеспечивающие стабильную и безопасную работу двигателя. В разных автомобилях используются разные конфигурации: в городских малолитражках обычно достаточно простой однотрубной системы, а у мощных спорткаров с двигателями V6/V8 применяются двухтрубные конструкции с дополнительными перемычками для выравнивания потоков.
Основные элементы выхлопной системы:
- Приёмный коллектор (вставки, трубы приёмные) — соединяет выпускные каналы цилиндров с остальной частью системы.
- Гибкая вставка (гофра) — компенсирует вибрации двигателя и температурные расширения металла.
- Каталитический нейтрализатор (катколлектор) — очищает отработавшие газы от токсичных соединений и снижает вредные выбросы.
- Резонатор — подавляет низкочастотные шумы и сглаживает пульсации газового потока.
- Глушитель — основной элемент шумоподавления, использующий камеры и перегородки для рассеивания звуковых волн.
- Трубы и фланцы — обеспечивают герметичное соединение всех узлов и отвод выхлопных газов наружу.
Классические системы для городских автомобилей
В большинстве легковых автомобилей используется стандартная выхлопная система с одной приёмной трубой, одним резонатором и одним глушителем. Основная задача такой конструкции — обеспечить тихую работу двигателя, снизить уровень шума и сохранить оптимальное давление в выпускном тракте.
Резонатор сглаживает низкочастотные колебания и уменьшает резкие перепады давления, что способствует более стабильной работе мотора. Глушитель отвечает за основное снижение шума, а катализатор очищает выхлопные газы от вредных веществ. Гофра защищает систему от повреждений, компенсируя вибрации двигателя и нагрузки при движении автомобиля.
Такие системы обычно рассчитаны на комфортную эксплуатацию, экономичность и соответствие экологическим стандартам.
Спортивные и двухтрубные системы
На мощных автомобилях с двигателями V6 и V8 часто применяются двухтрубные выхлопные системы, где каждый ряд цилиндров имеет собственный выпускной канал. Это улучшает отвод газов, снижает сопротивление потоку и способствует повышению мощности двигателя.
Для настройки звука и оптимизации газодинамики применяются специальные соединительные элементы:
- X-Pipe — перекрёстное соединение двух труб, улучшающее распределение газов и уменьшающее противодавление. Дает прирост мощности на высоких оборотах и спортивное звучание.
- H-Pipe — соединение труб перемычкой в форме буквы "H", выравнивающее давление и создающее более глубокий, басовитый звук.
- Y-Pipe — объединяет два потока в один, экономит пространство и обеспечивает сбалансированное звучание.
X-Pipe получил свое название благодаря форме буквы X. Две выхлопные трубы пересекаются в одной точке, перемешивая выхлопные газы из обоих рядов цилиндров. Это создает очень эффективный "балансирующий" эффект: газы уравниваются в давлении и скорости, благодаря чему обратное давление снижается до минимума.
Звук X-Pipe — это что-то вроде агрессивного, высокого "рычания", который очень нравится автолюбителям спорткаров. Прирост мощности может составить 5-10 лошадиных сил в зависимости от конкретного двигателя и конфигурации системы.
H-Pipe имеет форму буквы H. Две параллельные выхлопные трубы соединены между собой перемычкой. Эта конструкция работает на уравнивание давления между двумя трубами, но делает это более "мягко", чем X-Pipe. H-Pipe часто выбирают владельцы мощных грузовиков и V8 двигателей, которые ценят глубокий, "булькающий" звук больше, чем агрессивный рычание.
Прирост мощности обычно скромнее — 3-5 лошадиных сил, но вибрации и резкие звуки снижаются более эффективно.

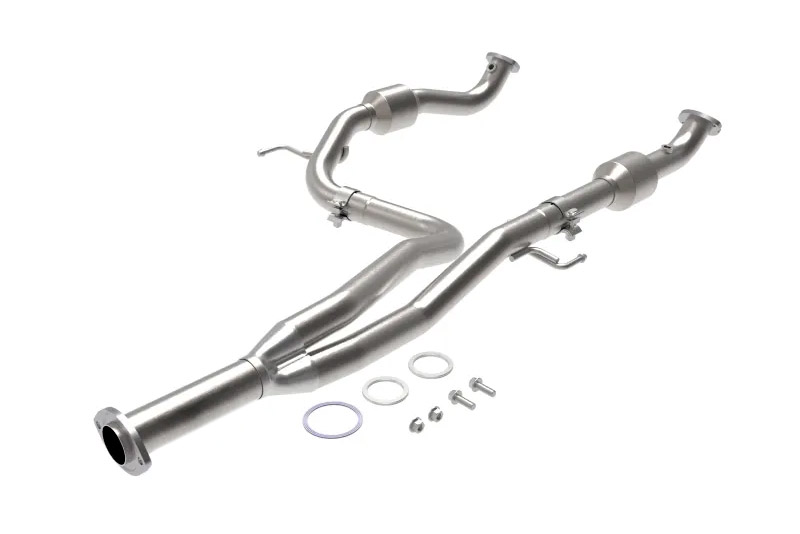

Y-Pipe по форме напоминает букву Y и используется совсем в других целях. Это трубопровод, который объединяет две отдельные линии выхлопа в одну общую трубу. Y-Pipe незаменим на компактных автомобилях, где пространство под днищем ограничено, или на малолитражных авто, где установка полной двойной системы невозможна.
Все эти трубопроводы обычно изготавливаются из нержавеющей стали (AISI 304) или алюминизированной стали (AISI 409) для обеспечения долговечности.
Сравнение X-Pipe, H-Pipe и Y-Pipe
| Тип системы | Конструкция | Характер звучания | Особенности и применение |
|---|---|---|---|
| X-Pipe | X-образное пересечение труб | Агрессивный, спортивный | Снижает противодавление, увеличивает мощность на высоких оборотах |
| H-Pipe | Две трубы с перемычкой | Глубокий, басовый | Выравнивает давление, сглаживает импульсы |
| Y-Pipe | Два потока, объединённые в один | Ровный, универсальный | Компактный вариант, умеренное влияние на мощность |
Импортозамещение выхлопных систем в условиях санкций
Из-за санкций и ограничений на поставки импортных комплектующих автовладельцы всё чаще сталкиваются с проблемами ремонта выхлопных систем. Оригинальные глушители, резонаторы и трубы для зарубежных автомобилей и спецтехники могут быть недоступны, иметь длительные сроки поставки или стоить значительно дороже.
В этой ситуации актуальным решением становится полная замена изношенных элементов на новые изделия отечественного производства. Завод выхлопных систем TOFRIS изготавливает глушители, резонаторы, приёмные трубы, каталитические элементы и другие компоненты, способные полностью заменить оригинальные импортные детали.
Это позволяет:
- восстановить работоспособность выхлопной системы без ожидания поставок из-за рубежа;
- заменить отдельные узлы или всю выхлопную систему полностью, включая спецтехнику и коммерческий транспорт;
- сохранить эффективность, долговечность и корректную работу двигателя;
- адаптировать систему под стандартную или спортивную конфигурацию.
Итог
Виды выхлопных систем варьируются от простых однотрубных решений для малолитражек до сложных двойных систем для мощных автомобилей с двигателями V6 и V8. Выхлопная система включает такие ключевые элементы, как глушитель, резонатор, катализатор, катколлектор, гофра, трубы, фланцы, а также X-Pipe, H-Pipe и Y-Pipe для настройки звучания и производительности.
В условиях санкций и дефицита импортных запчастей завод TOFRIS предоставляет реальную возможность заменить старые и изношенные элементы на новые — вплоть до полной замены всей выхлопной системы, включая зарубежную спецтехнику.
