Полное раздвоение
Чаще всего применяется на мощных моторах с 6, 8 или даже 12 цилиндрами. В этой системе каждая труба получает свою ветвь выхлопной системы непосредственно от коллектора, иногда с пересечением потоков между собой. Такой подход обеспечивает оптимальное распределение выхлопных газов, что положительно сказывается на динамических характеристиках автомобиля.
Виды полного раздвоения
Чтобы детально понять разнообразие решений, рассмотрим конкретные виды:

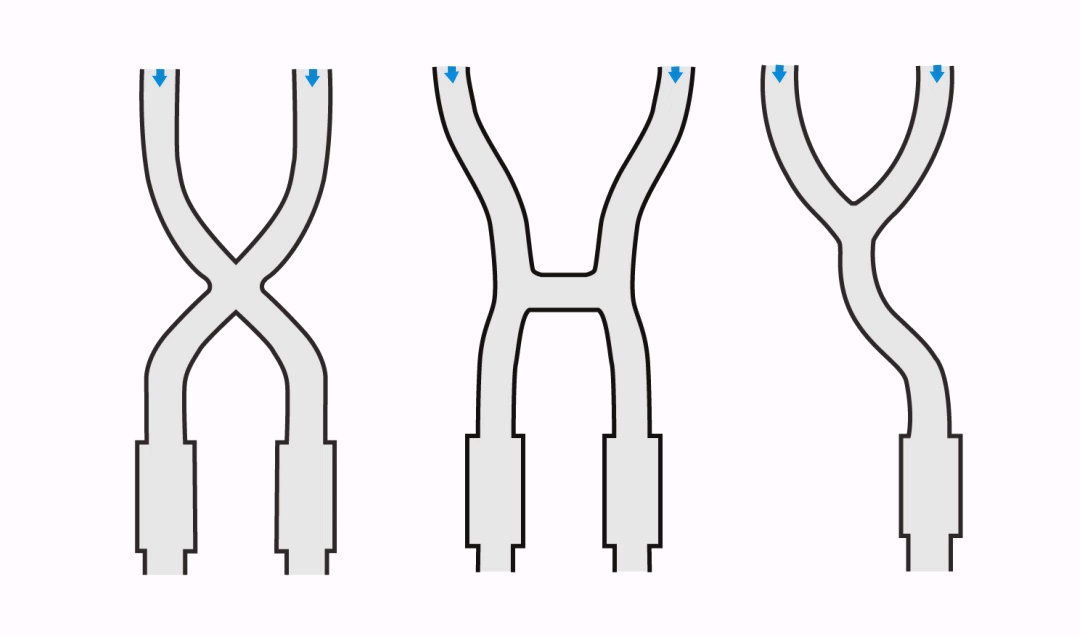

- Двойной выхлоп.
Здесь отсутствует пересечение потоков из правых и левых цилиндров. Такой вариант особенно оптимален для V-образных двигателей, так как позволяет свободно расположить дополнительные элементы конструкции. - Y-Pipe.
Трубопроводы изначально разделены, но в центральной части объединяются. Такая схема обеспечивает тихую работу, хотя может снижать мощность двигателя из-за потерь давления при слиянии потоков. - Н-Pipe.
Два автономных трубопровода, соединенные перемычкой одинакового сечения, отходят от выпускных коллекторов. Перемычка равномерно распределяет волны давления, создавая звук, напоминающий "рев Харлея". - Х-Pipe.

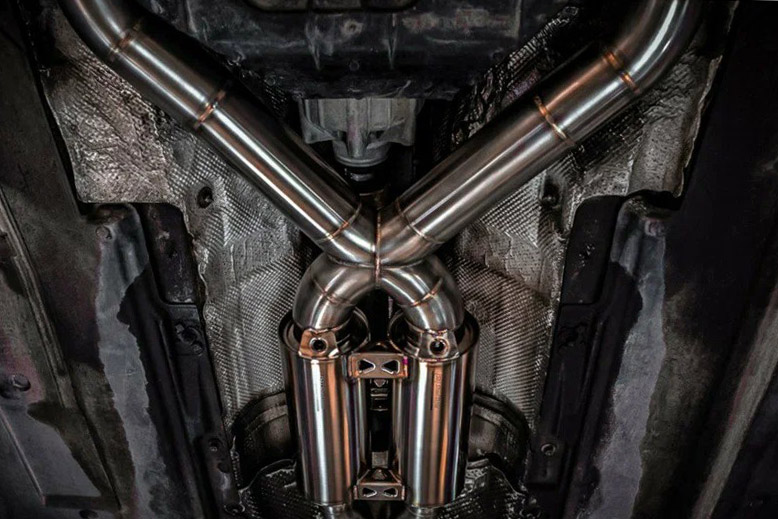

При таком варианте потоки выхлопных газов пересекаются по центру, что позволяет им двигаться с высокой скоростью. Результатом становится ровный звук и улучшение мощности работы двигателя.

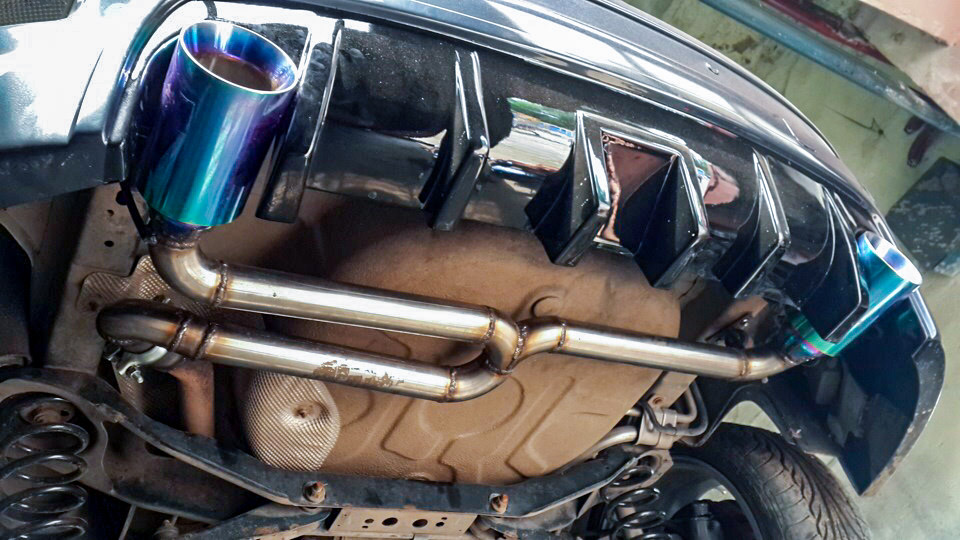

Декоративное раздвоение
При декоративном подходе одна выхлопная труба разделяется на две лишь в районе заднего бампера. Функциональные характеристики системы остаются неизменными, а эффект раздвоения используется преимущественно для создания выразительного, спортивного внешнего вида автомобиля.
Средний вариант
Существует также промежуточное решение, когда срезается задняя бочка глушителя, а вместо неё устанавливается Т-образный глушитель или система с двумя раздельными резонаторами.

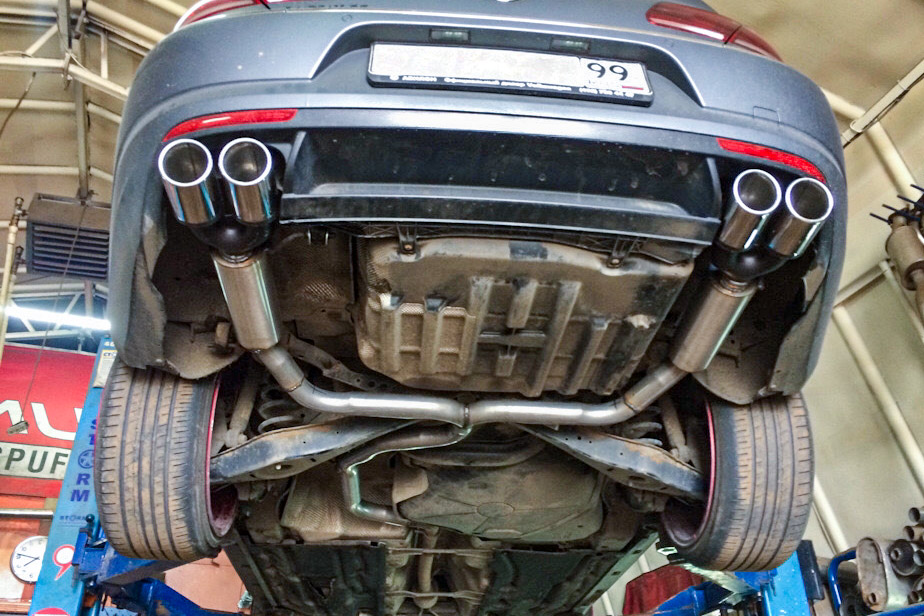

- На трубах с раздельными резонаторами.
При переделке одиночной выхлопной системы в раздвоенную устанавливаются отдельные трубы, каждая из которых оснащена собственным резонатором. Это решение позволяет оптимизировать акустику, улучшить качество звука и минимизировать вибрации, а также обеспечить равномерное распределение выхлопных газов. - c Т-образным глушителем.

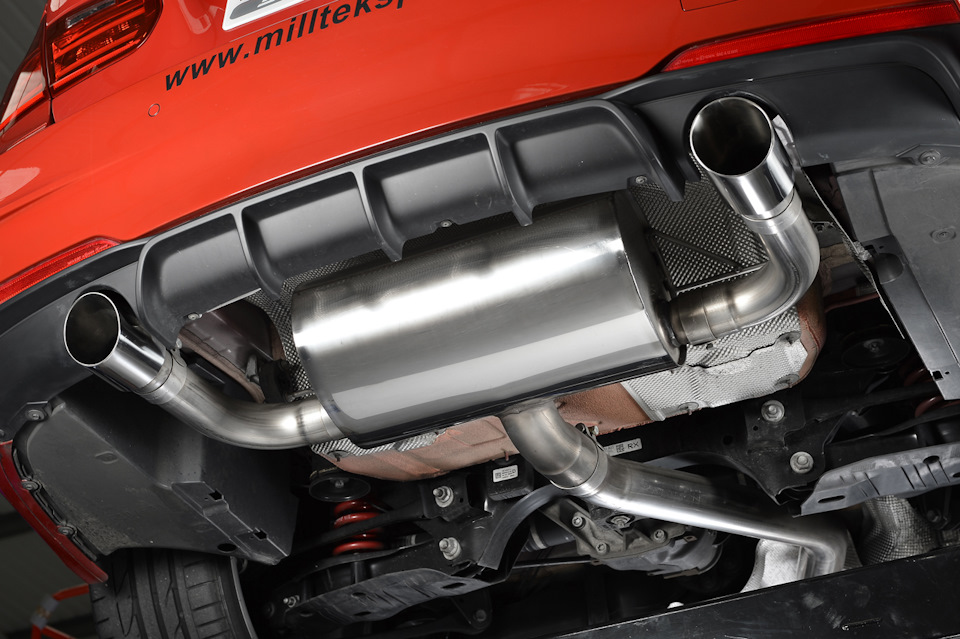

Здесь одиночная выхлопная труба преобразуется в систему с Т-образным разделением, где основная труба делится на две ветви, образуя букву "Т". Такой подход создает эффект раздвоения, сохраняя компактность и эффективность глушения звука, а также улучшая динамические характеристики двигателя.
Эти варианты позволяют подобрать оптимальное решение в зависимости от технических особенностей автомобиля и требований владельца к внешнему виду и характеристикам работы двигателя.
